主要用途 |

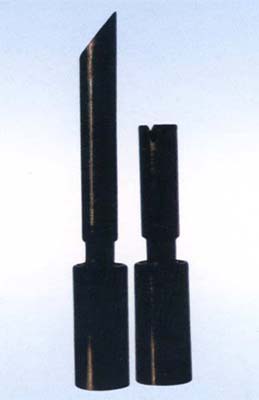

FBCS-TH-90×594型防爆冲砂器是实用新型国家专利产品,是一种井下机械式冲砂工具。主要用于油田油、水井冲砂时,防止冲砂管下端的流道插进砂层中,堵塞流道、压力升高、水龙带爆裂事故的发生,既可免遭直接经济损失,以可缩短冲砂作业时间,确保油、水井尽快恢复生产。 |
|
|
简要原理
该冲砂器主要由冲砂头、滑套、溢流头、密封圈、复位弹簧和外管套组成。安装在油管下端,冲砂作业时,如果该冲砂器的冲砂头插进井下砂层中遇阻后,作用在冲砂头的阻力迫使滑套压缩复位弹簧向上移,此时滑套与溢流头配合的密封阀开启,油管和冲砂器中的带压水通过滑套的径向溢流孔流入外管套的内环槽中,再从溢流头的轴向溢流孔汇流出去,继续冲砂,待冲砂头不接触砂层时,压缩的复位弹簧推动滑套下移,滑套复位,冲砂器正常工作。 |
|
技术指标 |
最大外径:Φ90mm |
最小外径:Φ40mm |
最大长度:594mm |
额定压力:8T |
额定抗内压:45MPa |
重量:10kg |
接头丝扣:2.875"TBG |
|
|
