油井故障监测报警系统

主要用途

油井电动机运行过程中，常出现过压、过流、欠压、欠流、缺相、停机、停电等一些常见的电机故障，该系统对以上故障及时进行无线报警，极大减少故障停机时间和电机被烧毁的可能性，同时还具有防盗报警功能，记录采油站值班人员巡井时间。并能根据用户的要求增加其它参数的报警功能，如地面管线中的流量、温度、压力和含水等参数。单井最多监测参数可达16个。采用计算机管理，可随时查阅和打印，也能在局域网上调用。

简要原理

油井故障监测无线报警系统由井上检测发射机（每口井一台）和中心站接收机（系统中仅用一台）组成。单井资料由地址码区分。有故障时，点时段三次重复发射，长时间处于待机状态，并且使用无线业余频段，避免对其他无线信息产生影响。井上监测发送系统由各种传感器、模拟量转换单元、信号处理单元、发送单元等组成。接收机检测有故障信息时，有声音和故障类型文字提示。

单井发射机

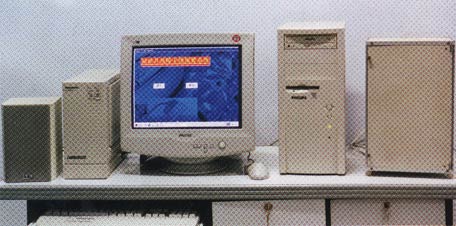

中心站

技术指数

1.监测抽油井数：256个/组(标淮)

2.单井监测参数：16个/组(标淮)

3.最远监测距离：20km

4.环境温度：-40℃+50℃

5.无线频率：400～470MHz
