带黑匣子绞车面板 II型

您现在的位置：企业结构 → 电子厂 → 带黑匣子绞车面板 II型

一．概述：

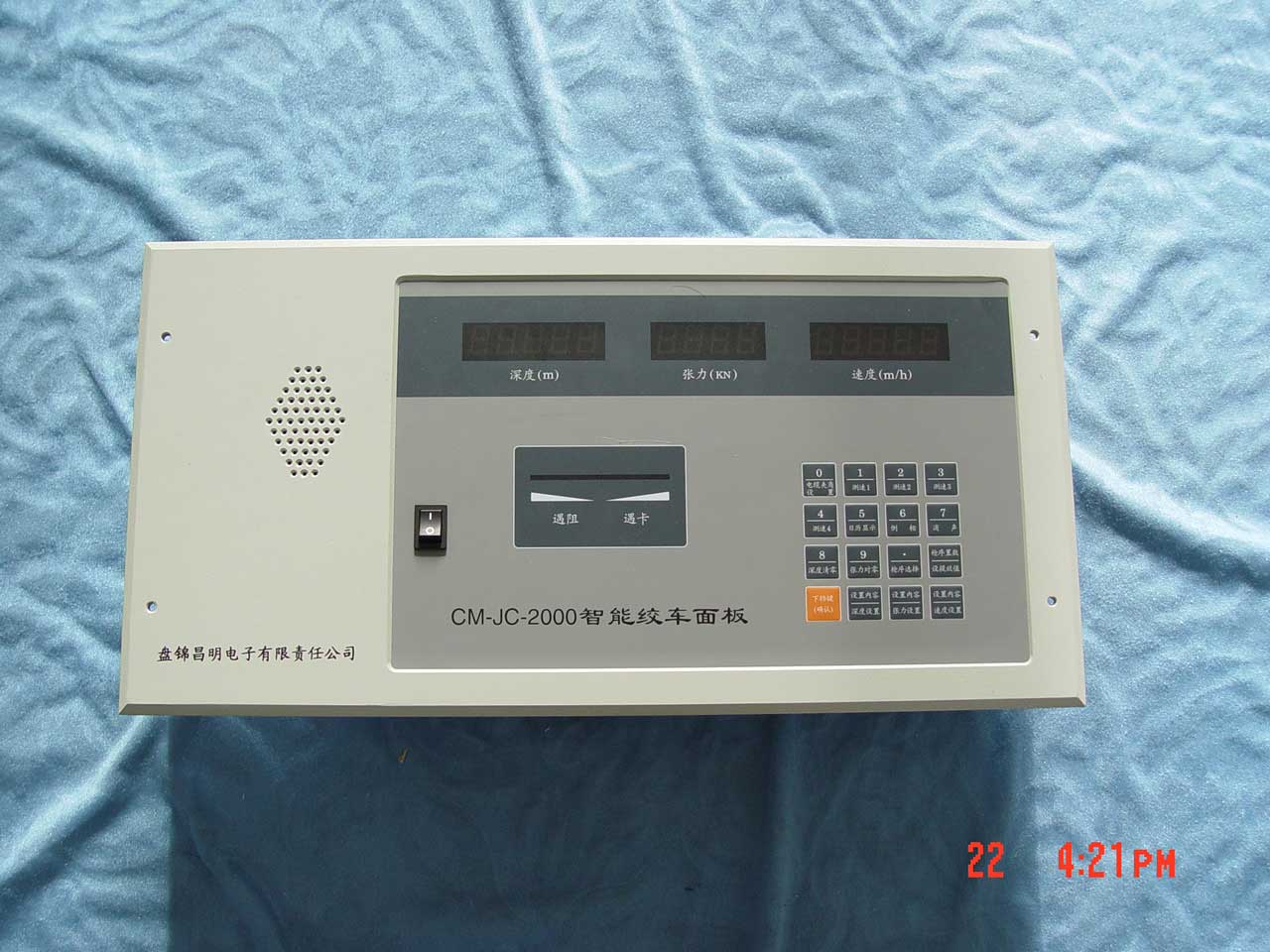

绞车面板是测井施工过程中的一种外围设备。我公司研制生产的第二代绞车面板，可以实现深度与速度的信息处理、显示；井口盖板检测；自动刹车控制；张力信号的处理、显示；射孔提放值的数据传输等。具有声光报警功能。与众不同的是，该面板带有超大容量"黑匣子"，可以实时记录测井的全过程信息，分析软件功能强大，对保证安全生产起到积极的辅助作用。该面板功能齐全、技术先进、使用方便，非常适于现代企业管理。

二．一般特点：

1．

深度、速度各五位，张力四位，均采用高亮度LED显示。

2．

遇阻、遇卡显示。

3．

采用现场保护技术，即使出现瞬间掉电，系统重新启动后各项参数均保持不变。

4．

具有接近井口、深度到位、张力超限、速度超限等声光报警功能，并可任意设置报警值。

5．

通过键盘进行深度的正反转倒向以及深度预置、深度清零、张力对零等。

6．

采用先进的实时时钟技术，精确记录测井的日期、时间，并可实时显示。

7．

数字键直接置数，方便快捷。

8．

键盘采用4×4矩阵薄膜开关，一键多用，重要操作采用复合键，防止误触发，且每个按键均可单独更换，方便维修。

三．主要优势：

1．

按键操作更加方便，各项参数设置更快捷，更能满足绞车工的需要，并且在键盘操作过程中不影响测试和记录。

2．

具有公制和英制两种显示方式，通过键盘可以方便地进行切换。

3．

能够适应各种光电编码器的信号形式和任意脉冲数，可以随时修正由于测量轮的磨损等所造成的测量深度的误差。

4．

具有电缆夹角设置功能，可以适应各种张力传感器的信号形式和安装方式。

5．

计算机通过串行口自动传送射孔取芯的提放值倒计数，并实时显示，方便绞车工观察。

6．

井口盖板报警、自动刹车控制等功能可选。

7．

具有超大容量"黑匣子"记录功能。实时记录测井的全过程信息，包括深度、张力、速度、传感器设置参数、报警状态、操作状态以及对应的时间等。存储容量达8兆字节，可以记录270000组数据，采用滚动式存储。

8．

计算机通过串行口高速读取"黑匣子"记录数据，管理软件功能非常强大，除了对数据进行列表外，还可以绘制曲线并对曲线进行截取，以及提取超标数据等，分析非常方便直观，对于现代企业科学管理和保证安全生产起到积极的辅助作用。

四．关于"黑匣子"：

1．

记录格式：

序号

深度

张力

速度

光码脉冲

电缆夹角

深度报警

张力报警

速度报警

操作状态

开机

公制/英制

时间

2．

记录信息说明：

a.

"黑匣子"中记录的是在采样间隔内张力和速度所发生的最大值，即关键数据。

b.

记录"光码脉冲"和"电缆夹角"两个参数，这样可以监控绞车工对这两个重要参数所进行的设置。

c.

报警信息反映了在施工过程中绞车面板所发出的实时警报，由此也能够了解绞车工对报警参数所进行的设置。

d.

"操作状态"反映了绞车工对绞车面板所进行的各项操作，如开机、按键操作、提放值操作、时钟设置操作、读"黑匣子"操作等。

e.

"公制/英制"反映了绞车面板的工作方式。

f.

"时间"采用日历时钟，计时精度为±1分/月。

3．

"黑匣子"的存储容量：

a.

存储容量达8兆字节，可以记录270000组数据，采用滚动式存储。

b.

假设平均每口井施工6炮，每炮施工30分钟（在井口准备过程中，一般都关机），则每口井施工3小时。请看下表：

采样间隔（S）	记录施工时间（h）	每口井施工时间（h）	记录施工井次（口）
1	72	3	24
2	144	3	48

4．

数据管理软件：

a.

设置系统时钟。

b.

提放值测试。

c.

通过串行口高速读取"黑匣子"记录数据。

d.

数据列表。

e.

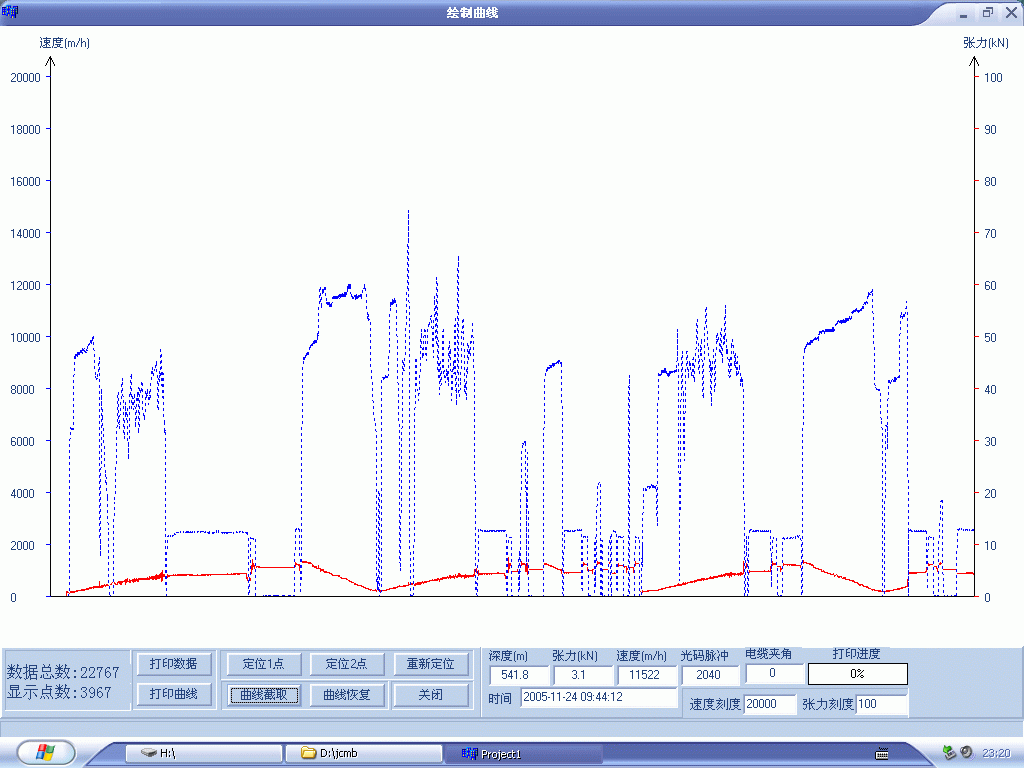

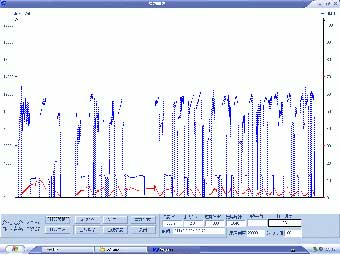

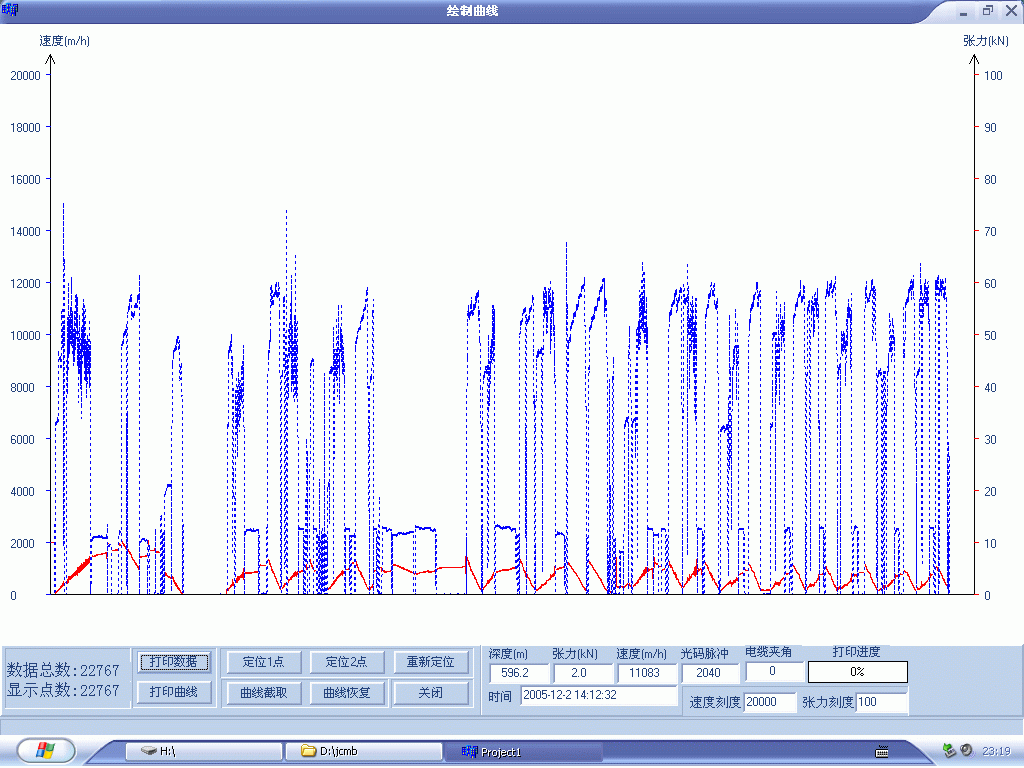

绘制曲线并对曲线局部进行截取放大，这样可以更加直观地分析施工状态。

f.

曲线与数据表对应链接，查看分析非常直观。

g.

提取并形成张力和速度的超标数据表，更加方便分析。
